Какво е безчетков постояннотоков двигател

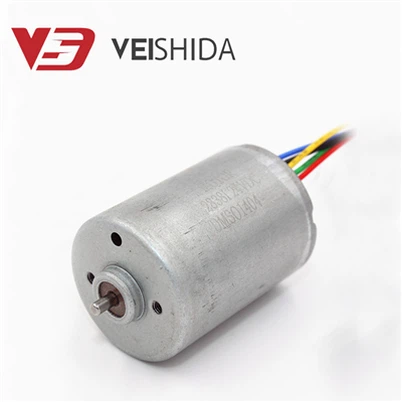

A безчетков DC мотор (BLDC)е типичен мехатронен продукт, който се състои от двигателно тяло и драйвер. Нарича се още "мотор без комутатор", защото няма четки и комутатор (или колекторен пръстен).



Историята на безчетковите двигатели датира от деветнадесети век. По това време американският изобретател Никола Тесла изобретява асинхронния двигател през 1887 г. Въпреки че някои наричат ​​асинхронния двигател „един от предшествениците на безчетковия двигател“, технологичните ограничения на времето правят развитието на двигателя относително бавен процес . Едва в средата на 19 век с изобретяването и прилагането на транзистора настъпва пробив в моторната технология. Чрез използването на транзисторна комутационна верига вместо традиционната четка и комутатор, официално се раждат електронно комутирани постояннотокови двигатели. Този нов безчетков двигател не само преодолява техническите дефекти на асинхронния двигател, но също така значително подобрява ефективността и надеждността.



В днешно време безчетковият DC двигател се използва широко в областта на електроинструментите, домакинските уреди и индустриалната автоматизация поради предимствата си на висока ефективност, ниска поддръжка и дълъг живот.





1. Режими на регулиране на скоростта

Безчетковият двигател може да замени традиционниячетка DC моторза регулиране на скоростта и дори замяна на системата за регулиране на скоростта на инвертор + инверторен двигател или асинхронен двигател + редуктор. Не се нуждае от допълнително оборудване за промяна на скоростта и директно реализира ефективно регулиране на скоростта.



2. Конструкция на карбонова четка и пръстен

Моторите с четки използват въглеродни четки и контактни пръстени, за да реализират предаването на електрическа енергия и тези части ще се износват с употреба, което ще увеличи работата по поддръжката. Безчетковите двигатели, от друга страна, елиминират въглеродните четки и структурата на контактните пръстени, елиминирайки износването и разкъсването на тези компоненти и подобрявайки експлоатационния живот и надеждността на двигателя.



3. Работа с ниска скорост и висока мощност

Безчетковите двигатели могат да постигнат висока мощност при ниски скорости и могат директно да задвижват големи товари без редуктор на скоростта, намалявайки сложността и размера на механичното оборудване.



4. Обем и тегло

Безчетковите двигатели са малки и леки, но имат много висока мощност, което им дава предимство при преносими и компактни устройства.



5. Характеристики на въртящия момент

Безчетковият двигател има отлични характеристики на въртящия момент, особено при ниски и средни скорости. Неговият висок стартов въртящ момент и нисък стартов ток го правят подходящ за сценарии на приложение, които изискват често стартиране и спиране.



6. Регулиране на скоростта и капацитет на претоварване

Безчетковият двигател има функция за безстепенно регулиране на скоростта, широк обхват на регулиране на скоростта и има силен капацитет за претоварване, като се адаптира към различни сложни работни условия.



7. Пускови и спирачни характеристики

Безчетковите двигатели с добри характеристики на плавен старт и плавен стоп могат да премахнат необходимостта от традиционни механични или електромагнитни спирачни устройства, като допълнително опростяват сложността на системата.



8. Ефективност и енергоспестяване

Безчетковите двигатели са високоефективни, тъй като няма въглеродни четки или загуби при възбуждане. В същото време, тъй като безчетковите двигатели елиминират необходимостта от многостепенно намаляване на скоростта, комбинираните икономии на енергия могат да бъдат 20% до 60% или дори повече.



9. Надеждност и стабилност

Безчетковите двигатели са стабилни, лесни за ремонт и поддръжка, адаптивни и се представят добре в различни тежки среди, като неравни и вибриращи ситуации.



10. Шум и живот

Безчетковите двигатели работят по-тихо и по-плавно, с по-малко вибрации и шум и имат по-дълъг експлоатационен живот от моторите с четки, тъй като няма въглеродни четки, които да се износват.



11. Искри и експлозивност

Четковите двигатели могат да генерират искри поради контакта на въглеродните четки, докато безчетковите двигатели нямат този проблем и са особено подходящи за места, където се изисква защита от експлозия. В допълнение, безчетковите двигатели могат да бъдат избрани с трапецовидни или синусоидални магнитни полета според изискванията за допълнително оптимизиране на производителността.





След като разберем основните концепции и предимствата на безчетковия DC двигател, трябва да разберем и как работи. За разлика от традиционните двигатели с четки, той използва електронна система за управление за регулиране на тока и комутацията за задвижване на ротора. Следното е въведение в това как работи безчетковият DC двигател и неговите основни компоненти.



1. Електронни комутационни системи

Централната характеристика на безчетковия DC двигател е липсата на четки и механични комутатори, които се срещат в конвенционалните двигатели. Вместо това има електронна комутационна система, която се управлява от монтаж на печатна платка. Системата превключва посоката на тока според позицията на ротора, като по този начин позволява непрекъснато въртене на ротора. Позицията на ротора обикновено се следи с помощта на сензори на Хол или други позиционни детектори, а електронният контролер непрекъснато регулира тока на намотката според сигналите на сензора.



2. Взаимодействие статор-ротор

Статорът на безчетков DC двигател е фиксиран и се състои от статорно ядро ​​и намотки, навити около него. Когато токът преминава през намотките, се създава въртящо се магнитно поле. Това магнитно поле, генерирано от статора, взаимодейства с магнитите (постоянни магнити) в ротора, за да задвижи ротора.



Статор:Намотките на статора създават електромагнитно поле, което се върти с тока, което се управлява от електронен комутационен контролер.



Ротор:Роторът се състои от магнити и сърцевина на ротора. Когато електромагнитното поле на статора се промени, постоянните магнити на ротора са подложени на привличащи и отблъскващи сили и започват да се въртят.



3. Ключови стъпки в операцията

Начало:Когато токът преминава през намотките на статора, магнитното поле, генерирано от намотките на статора, взаимодейства с постоянните магнити на ротора, генерирайки въртящ момент, който стартира ротора да се върти. Безчетковите двигатели имат висок стартов момент и относително нисък стартов ток.



Работа на празен ход:При липса на външен товар, моторът работи с висока ефективност и електронният контролер регулира тока в намотките според обратната връзка от сензора, за да поддържа ротора да се върти стабилно.



Работи под натоварване:Когато двигателят е свързан към товар, роторът ще генерира повече въртящ момент, за да преодолее товара. Електронният комутатор автоматично регулира тока според промените в натоварването, като гарантира, че двигателят работи гладко при различни натоварвания.



4. Характеристики на въртящия момент и регулиране на скоростта

Безчетковите постояннотокови двигатели осигуряват отлични характеристики на въртящия момент, особено при ниски и средни скорости. Благодарение на функцията за безстепенно регулиране на скоростта и широкия диапазон на скоростта, моторът е в състояние да поддържа стабилен изходен въртящ момент при различни скорости. Тази функция прави BLDC двигателите подходящи за широк спектър от приложения, изискващи високопрецизен контрол, като индустриална автоматизация и електрически инструменти.



5. Предимства на електронното управление

Животът и ефективността на BLDC двигателите са значително подобрени благодарение на електронната комутационна система, която замества въглеродните четки и комутатора в конвенционалните двигатели. В двигателя няма четки, които да се износват, което намалява изискванията за поддръжка, както и намалява шума и електромагнитните смущения. В допълнение, електронният контролер позволява плавно стартиране и плавно спиране, което води до по-плавна работа на двигателя и по-малко въздействие върху механичната структура.





В производствения процес на безчетков постояннотоков двигател сглобяването на ключови компоненти е основата за осигуряване на ефективна работа на двигателя. Следното е типична структура и производствен процес на един от нашите (VSD) безчеткови постояннотокови двигатели с вътрешен ротор.



Въведение в основните компоненти

1. преден капак 2. корпус 3. намотки 4. сърцевина на статора

5. постоянни магнити 6. сърцевина на ротора 7. бобини за задно навиване и бобини за предно навиване 8. монтажни платки

9. предни лагери и задни лагери 10. заден капак 11. валове 12. разделители и задържащи пръстени



производствен процес

Монтаж на статор

Първо сърцевината на статора се фиксира в корпуса, последвано от навиване на намотките върху сърцевината на статора и използване на бобини за предно и задно навиване, за да се фиксират намотките, за да се гарантира, че намотките са подравнени спретнато и не се влияят от външни вибрации или триене. След завършване на намотката, модулът на печатната платка е свързан, за да осигури поддръжка за регулиране на тока и управление на двигателя.



Монтаж на ротор

Постоянните магнити са монтирани върху сърцевината на ротора, за да осигурят плътно прилягане. Ядрото на ротора е фиксирано към вала, за да се осигури прецизна междина между постоянните магнити и намотките на статора, за да се осигури ефективното действие на магнитното поле.



Монтаж на лагери и други опори

Монтирайте предните и задните лагери на предната и задната крайна капачка, за да поддържате плавното въртене на вала на двигателя. Освен това монтирайте дистанционните елементи и фиксиращите пръстени на място, за да се уверите, че лагерите и другите части са стабилни и не са разхлабени.



Пълен машинен монтаж

Сглобете последователно корпуса, статора, ротора, вала и предните и задните капачки. Уверете се, че всяка част пасва плътно, особено разстоянието между статора и ротора трябва да бъде прецизно регулирано, за да се осигури ефективна работа на двигателя.



Тестване и отстраняване на грешки

След като двигателят е сглобен, той се тества за работа, включително тест на празен ход, тест на натоварване и тест на характеристиките на въртящия момент, за да се гарантира, че моторът отговаря на проектните изисквания и работи гладко без никакви аномалии.





За да се осигури правилна работа и стабилна работа на добре направен безчетков DC двигател, е необходимо периодично да се проверява състоянието на двигателя. Следните са общи методи за проверка на безчетков двигател за постоянен ток:



1. Тестване без натоварване

Тестът без натоварване е за проверка на работата на безчетков DC двигател, когато не е свързан външен товар, за да се гарантира, че двигателят ще стартира и работи правилно. Стъпките са както следва:



Стъпки на теста:

Свържете двигателя към захранването на задвижването, без да поддържате външни товари.



Постепенно увеличавайте входното напрежение и наблюдавайте дали двигателят може да стартира гладко.



Следи скоростта на двигателя и работния ток, за да гарантира, че скоростта и токът на двигателя са в нормалния диапазон за номиналното напрежение.



Контролно-пропускателни пунктове:

Двигателят работи ли гладко в целия диапазон на напрежението.



Има ли необичаен шум или прегряване по време на стартиране.



Независимо дали токът на празен ход отговаря на техническите изисквания, ако токът на празен ход е твърде голям, това може да означава, че има повреда в намотката или веригата.



2. Тестване на натоварването

Тестът за натоварване е за проверка на работата на двигателя под товар, за да се гарантира, че той може да изпълни проектните изисквания. Конкретните операции са както следва:



Стъпки на теста:

Свържете двигателя към външни товари като задвижвания, оборудване или тестови стенди.



Пуснете двигателя при различни условия на натоварване и запишете скоростта, въртящия момент и тока на двигателя.



Постепенно увеличавайте натоварването и наблюдавайте реакцията и стабилността на двигателя при различни натоварвания.



Контролно-пропускателни пунктове:

Дали двигателят е способен на непрекъсната гладка работа при номинално натоварване.



Токът и въртящият момент на двигателя променят ли се според очакванията, когато товарът се увеличи.



Проверете за необичайни вибрации, прегряване или шум и се уверете, че двигателят не се влошава при натоварване.



3. Изпитване на характеристиките на въртящия момент

Тестът за характеризиране на въртящия момент е за оценка на изходния въртящ момент на безчетков DC мотор при различни скорости, за да се гарантира, че моторът е в състояние да осигури достатъчна мощност по време на стартиране и работа.



Стъпки на теста:

Използвайте оборудване за измерване на въртящия момент, за да наблюдавате изходния въртящ момент на двигателя при различни скорости и натоварвания.



Тествайте началния въртящ момент на двигателя, за да се уверите, че има достатъчен въртящ момент с нисък пусков ток.



Тествайте характеристиките на въртящия момент на двигателя при работа с ниска и средна скорост, за да проверите дали проектните изисквания са изпълнени.



Контролно-пропускателни пунктове:

Дали има достатъчен начален въртящ момент по време на стартиране, за да се гарантира, че оборудването може да се стартира гладко.



Дали въртящият момент остава стабилен при ниски и средни скорости и дали е подходящ за условията на работа на двигателя за дълъг период от време.



Независимо дали по време на изпитването се получава нестабилен изходен въртящ момент, може да е свързано с повреда на намотката или управляващата верига.



Чрез горните три теста можете основно да получите цялостно разбиране на работата на безчетковия DC мотор, за да сте сигурни, че той може да работи стабилно и надеждно при различни работни условия. Редовните инспекции помагат за навременното откриване на потенциални проблеми и удължават експлоатационния живот на двигателя.
