Как да изградите FPV дрон: Пълно ръководство от избор на двигател до настройване на видео трансмисия



FPV drones (First Person View) have become an important platform for speed racing, freestyle flying and pilot training due to their high maneuverability, immersive perspective and DIY freedom. The key to building a high-performing FPV drone lies in properly balancing and matching the core components.



Ето основните компоненти, които трябва да вземете предвид при изграждането на FPV дрон:

част	Функционално описание
Двигател	Осигурява мощност, определя реакцията на полета, тягата и скоростта . често използвани безчеткови външни двигатели на ротора, като 2306, 2207 и т.н. .
Остриета на витлото	Влияят на повдигането и маневреността; Трябва да съвпада с мотора kv .
ESC (електронен контролер на скоростта)	Контролирайте скоростта на двигателя и регулирайте изходната мощност според командата за дистанционно управление . Токът на двигателя и напрежението трябва да бъдат съвпадащи .
Контролер на полета	Действа като мозък на дрона, управляващ отношение, режим на полета и алгоритми за стабилизиране .
Система за предаване на изображения	Осъзнайте предаването на изображението от първо лице (FPV), обикновено с помощта на аналогови или цифрови системи за предаване на изображения (като DJI FPV) .
Камера (FPV камера)	Изображението се заснема в реално време и се предава на модула за предаване на изображение, който определя какво вижда пилотът .
Батерия (Lipo)	Осигурява енергия за цялата машина, обикновено 4S или 6S висока скорост на изпускане на литиева батерия .
рамка	Интегрирайте основата на физическата структура на всички компоненти и ги класифицирайте по инчове, като 5- инч и 6- инч през RACK .
Дистанционно управление + приемник	Контролирайте предаването и получаването на командни устройства



Направи си основни принципи:

Всички компоненти трябва да съвпадат помежду си и не могат да бъдат избрани само въз основа на параметрите;



Системата за захранване (Motor + ESC + Battery + Propeller) трябва да гарантира, че съотношението на тяга към тегло отговаря на стандарта, а системата за управление на полета трябва да бъде стабилна и надеждна;



Системата за предаване на изображения трябва да отговаря на изискванията за ниска латентност и яснота, което е особено важно при състезанията и фантастичното летене .



Изборът на правилния двигател е първата ключова стъпка към изграждането на отличен FPV дрон .Различните сценарии на полета имат различни изисквания за въртящия момент, скоростта, скоростта на реакцията на двигателя и дори теглото. Лошият избор на двигателя може да доведе до ниско съотношение на тяга към тегло, намалено време на полета и затруднения при извършване на сложни маневри .



По -долу систематично ще обясним как да изберем правилния двигател от три перспективи: Параметрите на двигателя, целите на полета и действителната инсталация и отстраняване на грешки .

1. Разберете основните параметри на двигателя

KV стойност (постоянна скорост)

Стойността на KV показва скоростта на натоварване на двигателя, когато напрежението се увеличава с 1V (в rpm/v) .



Висока KV (1800–2400kV): Подходящ за малки витла и батерии с високо напрежение, подходящ за състезания и високоскоростен полет .



Нисък KV (като 1300kV): Подходящ за големи витла и батерии с ниско напрежение, с по-силен въртящ момент, подходящ за модели на летене или натоварване на свободен стил .



Мощност и ефективност

Мощността определя максималния изходен капацитет на двигателя и ефективността определя мощността на полет на единица мощност . двигатели с висока ефективност може да удължи времето на полета и да намали риска от отопление .



Тегло на двигателя

По -леките двигатели имат повече гъвкави отговори на полета, но може да има малко по -нисък въртящ момент и стабилност . Важно е да постигнете баланс между намаляване на теглото и структурна цялост .



2. Изберете правилния тип двигател въз основа на вашия летящ стил

Тип сцена	Препоръчителни двигателни характеристики	Причини
Състезателен дрон	Висока KV (2000kv+), лека, бърза реакция	Преследване на ефективността на ускорението и чувствителното управление, обикновено с 4S ~ 6S батерия и малък витло с три острие
Летяща машина за свободен стил	Ниско до среден KV (1300–1800kV), висок въртящ момент	Действието е разнообразно, което изисква експлозивна мощност и стабилна способност за висяне, с големи витла и гладка реакция на дросела
Дрон за въздушна фотография	Среден KV, висока ефективност, нисък шум	Целта е стабилност, издръжливост и точност. Ефективността и съвместимостта на двигателя са по-важни. Подходящ е за леки големи витла и батерии с нисък разряд.



3. Марка и качеството на двигателя са еднакво важни

Въпреки че параметрите определят производителността, производственият процес на двигателя, контролът на качеството и обслужването на марката не могат да бъдат игнорирани . Следните са няколко измерения за оценка на надеждността на моторната марка:

Дали лагерите и намотките ли са равномерни и гладки?



Дали обработката на черупката е плътна и без да се разклаща?



Дали двигателят започва и спира гладко и дали има ненормален шум по време на работа



Предоставяте ли данни за тест за тяга и калибриране на точността на KV?



Ако търсите моторна серия със стабилна производителност и точни параметри, VSD предоставя разнообразие от модели без четка FPV от входно ниво до напреднали, като 2306, 2207, 2807 и т.н. марки .



4. бележки относно инсталирането и пускането в експлоатация

Инсталиране: Уверете се, че двигателят е здраво заключен на рамката, за да избегнете вибрации; Подредете свързващите проводници, за да избегнете контакт с витлата . Обърнете внимание на посоката на въртенето на двигателя (по посока на часовниковата стрелка или обратно на часовниковата стрелка), за да съответства на посоката на витниците .



Отстраняване на грешки: Използвайте инструмента за настройка на ESC или софтуер за конфигуриране на полета, за да тествате отговора на всеки двигател . Препоръчва се да извършвате индивидуални тестове за въртене един по един, за да откриете дали има ненормален шум или отопление .



Регулирайте PID параметрите и кривата на дросела, за да направите фини корекции според вашия летящ стил .



Причината, поради която FPV дроновете имат „перспектива от първо лице", е неразделна от поддръжката на системата за предаване на изображения. Системата за предаване на изображения е отговорна за предаването на изображенията, заснети от FPV камерата, на пилота в реално време, карайки оператора да се чувства сякаш е в пилотската кабина на самолета. Този процес има изключително високи изисквания за „ниска латентност, високо качество на изображението и силна защита от смущения".



В същото време, за да се гарантира стабилността на реакцията на управлението на полета, е необходима и надеждна система за дистанционно управление. Двете заедно представляват „зрителните нерви" и „контролните нерви" на полетното преживяване.



1. Система за предаване на изображения: аналогов срещу цифров

Аналогов FPV

Предимства: ниска латентност (обикновено<30ms), low equipment cost, and wide compatibility with devices.



Недостатъци: замъглено качество на изображението (480p), лоша сигнална антиинтерференция и което често води до статичен шум или „сняг" при предаване на дълги разстояния .



Подходящ за: Пилоти за начинаещи, състезателни дронове (преследване на скорост на реакция в реално време)



Digital FPV

Типични марки: Air Unit DJI O3, Avatar Walksnail



Предимства: Висока яснота на изображението (720p -1080 p), силна антиинтерференция и добро проникване .

Недостатъци: Висока цена, някои устройства имат определени закъснения (30ms ~ 60ms) .



Подходящ за: Фрийстайл летене/въздушна фотография, пилоти, които имат високи изисквания за качеството на картината



Предложения за подбор:

Ако имате достатъчно бюджет и високо качество на изображението, препоръчваме да използвате решения за предаване на цифрови изображения като DJI O 3.



Ако търсите изключително ниска латентност и ефективност на разходите, можете да изберете аналогови комбинации за предаване на изображения като Foxeer и TBS .



2. Състав на системата за предаване на изображения и съвпадение на антената

Пълната система за предаване на изображения обикновено включва:

FPV камери (като Caddx Ratel, DJI камера)



Видео предавател (VTX)



Модул за приемане на предаване на изображение (VRX, интегриран в очила или независим модул)



Антена (всепосочна или посока)



Избор на антена:

OmniDirectional Antenna: Подходящ за летене/състезания на свободен стил, с широк обхват на приемане на сигнали;



Насочена антена: Подходяща за въздушна фотография на дълги разстояния, със силна насоченост, но тесен ъгъл .



Уверете се, че предаването и приемането използват една и съща честотна лента (като 5 . 8GHz) и използвайте антени със същата посока на поляризация (като RHCP/RHCP).



3. Контролна връзка: Сдвояване на дистанционното управление с приемника

В допълнение към предаването на изображения, системата за управление е и основата на FPV полет, който определя вашия „контрол върху действието" на дрона . контролната връзка се състои главно от дистанционния контролер и приемника:

Контролен протокол	Характеристики
Sbus	Традиционен аналогов сигнал, малко по -висока латентност
CRSF (Crossfire)	Дигитален протокол, силна анти-интерференция
ELRS (ExpressLRS)	Протокол с отворен код, ниска латентност и дълги разстояния



Препоръка: Ако търсите ниска латентност на дълги разстояния, ELRS или Crossfire са настоящите мейнстрийм решения, с широк спектър от адаптиране и изобилие от грешки .



4. Конфигуриране на комбинирана референция (Analog срещу Digital)

Бюджет/стил	Препоръчителна комбинация от конфигурация
Първи стъпки симулационен поток	Камера Ratel + Foxeer VTX + 5.8 GHz Omnidirectional Antenna
Цифров основен поток	DJI O3 Air Unit + DJI Цифрови очила + LHCP антена
Изключителен поток за пресичане	ELRS Връзка за дистанционно управление + Аналогов предаване на изображение + Модул за получаване на ниска латентност



В системата за управление на полета на FPV дронове, ESC (електронен контролер на скоростта) и контролерът на полета изпълняват основните задачи за управление на двигателя и управление на полета . тяхната съвместна работа определя скоростта на реакция, стабилността и точността на движение на самолета .



Изборът на правилния двигател е само първата стъпка ., ако искате цялата машина да "лети гладко и да бъде контролирана стабилно", трябва правилно да съответствате на електронния контролер на скоростта и системата за управление на полета .



1. ESC (електрически контролер на скоростта) Препоръки за избор

Функцията на ESC е да регулира трифазния изход на тока и да задвижва двигателя да се върти според PWM (или DSHOT) сигнала, изпратен от контролера на полета . Когато избирате ESC, обърнете внимание на следните параметри:

Например: Ако пиковият ток на двигателя е 35A, се препоръчва да се използва ESC с по -голям или равен на 40A; Ако се използва 6S батерия, ESC трябва да поддържа вход на напрежение от 25V или над .



2. Основни точки за избор на платка за контрол на полета

Контролът на полета е "мозъкът" на целия дрон, данни за обработка на сензори (жироскоп, акселерометър и т.н. .), изчисляване на контрола на отношението и извеждане на контролни сигнали на ESC . при избора на контрол на полета, се препоръчва да се обърне внимание на:

Ключови точки	илюстрирайте
Производителност на процесора	Контролерът на полета F4 е подходящ за ежедневно летене, докато контролерът на полета F7/H7 е подходящ за висококачествени системи за състезателни и изображения .
Поддръжка на фърмуера	Подкрепете betaflight / inav / ardupilot
Брой интерфейси	Може ли да свърже достатъчно ESC, GPS, LED, приемник и т.н. .
Споразумение за подкрепа	Съвместимост с протоколите за драйвер на ESC, като DSHOT, PWM и т.н. .
Режим на самолет	Поддържа множество режими на полет, включително само стабилизация/ъгъл/отношение/ръководство и т.н. .



Основна препоръка: F7 Controller на полета (като Matek F722, Holybro Kakute F7), със силна съвместимост и стабилна производителност, подходяща за повечето нужди на FPV DIY .



3. интегриран срещу разделен ESC

4- в -1 ESC: Четириканална интеграция, просто заваряване, спестяване на пространство, често използвано в леки дронове;



4 Независими ESC: Доброто независимо разсейване на топлина, може да бъде заменено поотделно, подходящо за сценарии с висока мощност;

Съвпадащи предложения:

Малки и средни по размер 5- инчови дронове → Изберете 4- в -1 esc (като 45A blheli _32) + f7 контролер на полета;



Летящ дрон с тежко натоварване/висока мощност → Изберете 60A независима комбинация ESC + H7 Control Control;



4. Конфигурация на софтуера и предложения за отстраняване на грешки

След като завършите инсталацията на полет Control + ESC, все пак трябва да отстраните грешките на параметрите чрез софтуера:

Използвайте софтуера Betaflight Configurator, за да зададете PID, параметрите на филтриране и картографирането на канали;



Потвърдете, че настройките на протокола за водач на ESC са последователни (като DSHOT600);



Регулирайте кривата на дросела и чувствителността към жироскоп, за да съответства на вашия стил на летене;



Използвайте функцията за тест на двигателя, за да проверите управлението, реакцията и вибрацията .



Разумната комбинация от ESC и контрол на полета може не само да гарантира стабилната работа на захранващата система, но и да накара вашия самолет да реагира по -бързо и да контролира по -гладко .



При изграждането на FPV дрон, изборът на 4S или 6S батерийна система ще повлияе директно на реакцията на тягата, времето за полет, нагряването и стратегията за съгласуване на мотора на целия дрон. Този избор е ключова стъпка в изграждането на захранваща система.



Какво е 4s/6s?

"S" представлява броя на низовете на батерията:

4S=4 литиеви батерии, свързани последователно, напрежението е около 14.8V;



6s=6 литиеви батерии, свързани последователно, напрежението е около 22 . 2V.



Колкото по -високо е напрежението, толкова по -голяма е мощността, която може да бъде предоставена за ток на единица . на теория, 6s има по -силна тяга и спестява повече мощност, но системните изисквания също са по -високи .



1. 4 s функции на системата и приложими сценарии

Предимство:

Силна съвместимост на части и богато оборудване за входно ниво;



По -ниско генериране на топлина, по -малко налягане върху ESC и двигателя;



Цената е ниска и подходяща за начинаещи или развлекателно летене .



Недостатък:

Токът е по -висок при една и съща мощност, а изискванията за телени материали са по -високи;



В сравнение с 6s, реакцията на мощността е малко по -бавна .



Типични предложения за сдвояване:

Стойност на двигателя KV: 2300–2700kV



Приложими модели: VSD 2207, 2306



Витло: като 5145 витло с три острие



2. 6 s функции на системата и приложими сценарии

Предимство:

По -висока ефективност, по -малко ток при същата тяга;



Ниско генериране на топлина и бърза реакция, подходящи за състезания и дългосрочен полет;



Запазете повече батерия и удължете живота на цялата машина .



Недостатък:

Напрежението е високо, което поставя по -високи изисквания към ESC и двигателя;



Цената на аксесоарите е малко по -висока и трудността при отстраняването на грешки се увеличава .



Типични предложения за сдвояване:

Стойност на двигателя KV: 1600–1900kV



Приложими модели: VSD 2306, 2807, 2812



Витлер: като T5040, 51466



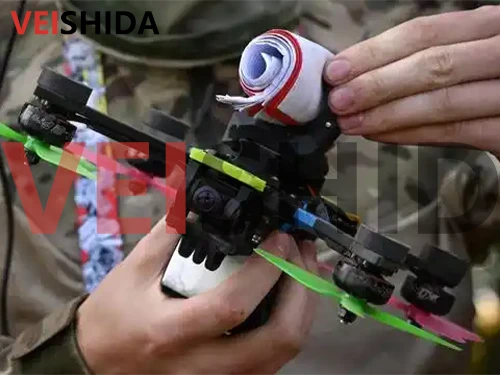

3. Обща таблица за сравнение на комбинация от конфигурация

Летящ стил	Система за препоръки	Моторен модел (KV диапазон)	витло	Характеристики
Първи стъпки	4S	2207 МОТОР без четка (1960kv)	5145	Стабилен и лесен за контрол, подходящ за учене
Състезателен полет	6S	2306 МОТОР без четка (1800kv)	T5040	Силна тяга, бърза реакция и мощен полет
агресивен свободен стил	6S	2807 безчетков мотор (1750kv)	51466	Стабилно и мощно, поддържа превключване на много действия



Практически съвети:

Ако търсите ефективност на разходите, времето на полета и главно искате да практикувате контрол, се препоръчва първо да използвате системата 4S;



Ако търсите екстремно изпълнение, дълго време на полета или планирате да участвате в състезателни събития, 6s е основният поток и има по -голям потенциал .



Преди официално сглобяването и свалянето на дрона на FPV, много пилоти ще преминат през „период на практика на симулатор" . Това не само спестява разходи и намалява риска от разбиване на дрона, но и ускорява разбирането на контролната логика и действията на полета . в същото време, по време на етапа на дебюгиране, използването на инструменти за тест Комбинации .



1. Защо се препоръчва обучение на симулатор?

FPV летенето е различно от обикновените GPS дронове . Изисква пилотите да имат фин контролен ритъм и усещане за посока . е от съществено значение, особено при скоростното пресичане или летенето на свободен стил .



Общи препоръки за симулатор:

Симулатор	Характеристики	Предложени употреби
Повдигане	Богати сцени и физика на двигателя, близки до истинската машина	Ръководство за начинаещи/напреднали състезателни тренировки
DRL симулатор	Проектиран за състезания, с истинска реставрация на писти	Скоростните листовки практикуват реакция
Велоцидрон	Поддържа безплатно картографиране и силни възможности за регулиране на параметрите	Разширен потребителски стил на отстраняване на грешки в стила на полета



Повечето симулатори поддържат директна връзка с USB дистанционни управления (като FrSky и TBS Crossfire). Най-добре е да използвате същото дистанционно управление като вашето устройство за летене, за да можете предварително да свикнете с усещането за работа.



2. Стойността и използването на инструменти за тестване на тягата

При сглобяването на FPV дрон, много потребители не са сигурни дали моторът е подходящ или трябва точно да изчислят съотношението тяга-тегло и да настроят витлото. В този момент стойката за тяга е много важна.



Какво може да измерва инструмента за тестване на тягата?

Максимална тяга (единица: G)



Максимален ток, мощност



Крива на ефективност (тяга/ток/връзка на напрежението)



KV измерена стойност (за да се провери параметрите на продукта)



Препоръчителна употреба:

Незадължителните инструменти включват RCBENCHARCENCE и тестов щанд на Dyne;



Преди тестване се уверете, че батерията е достатъчна и обхватът на дросела ESC се регулира правилно;



Същият двигател може да се използва с множество витла за сравнение, за да изберете най -добрата комбинация .



Building an ideal FPV drone is more than just assembling parts. It is an art of combining technologies, requiring you to make reasonable combinations of motors, propellers, ESCs, flight control, batteries, image transmission, etc. Among them, the selection of motors is particularly critical - it determines the power response, flight style, and final performance.



VSD: Предоставяне на стабилни захранващи решения за потребителите на FPV

Ако се притеснявате да изберете мотор, VSD предоставя разнообразие от високоефективни безчеткови двигатели, които са подходящи за различни видове FPV дронове . Ето някои типични препоръки:

модел	Kv стойност	Характеристики	Приложима конфигурация
VSD 2207 мотор без четки	1960kv	Отзивчив, лек дизайн	4S състезания за входно ниво, Flower Flying Общ тип
VSD 2306 мотор без четки	1800kv / 2400kv	Балансирайте експлозивната сила и чувствителност	Както 4s, така и 6S версиите са съвместими
VSD 2807 мотор без четка	1350kv / 1750kv	Висок въртящ момент, подходящ за летящо действие	6 -те напреднали играчи, сложен полет
VSD 2812 MORKTERS MOTOR	900kv	Стабилен и ефективен	Предпочита се въздушна фотография или конфигурация с продължителна застраховка



Всички VSD двигатели са преминали строги тестове за балансиране, имат високоефективни дизайни на бобини, поддържат персонализирана персонализиране и са придобили добра репутация в множество инсталационни проекти за FPV по целия свят .
